| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Gracias |
| Chứng nhận: | CE,ISO |
| Số mô hình: | Tấm hai lớp |
| Số lượng đặt hàng tối thiểu: | Một bộ |
|---|---|
| Giá bán: | As discussion |
| chi tiết đóng gói: | phù hợp để vận chuyển |
| Thời gian giao hàng: | 45 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
| Vôn: | 380V 50Hz 3 pha | Điều kiện: | Mới |
|---|---|---|---|
| Loại ngói: | Thép màu | Hệ thống điều khiển: | PLC (Thương hiệu nhập khẩu) |
| Sự bảo đảm: | 1 năm | Sử dụng: | Thép màu xây dựng, Tấm lợp mái ngói |
| Điểm nổi bật: | Máy cán thép màu 5T,Máy cán thép màu 2mm,Máy cán tấm lợp kim loại ISO trước đây |
||

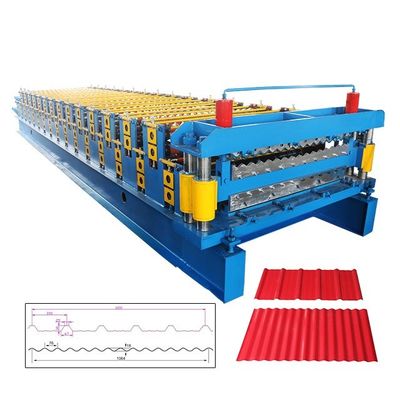

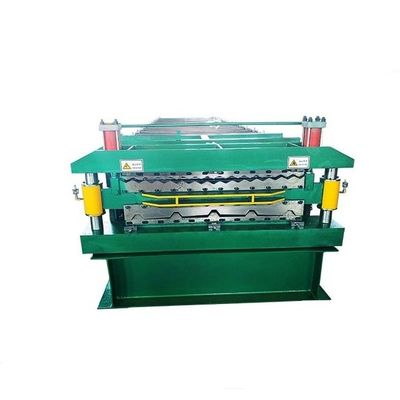

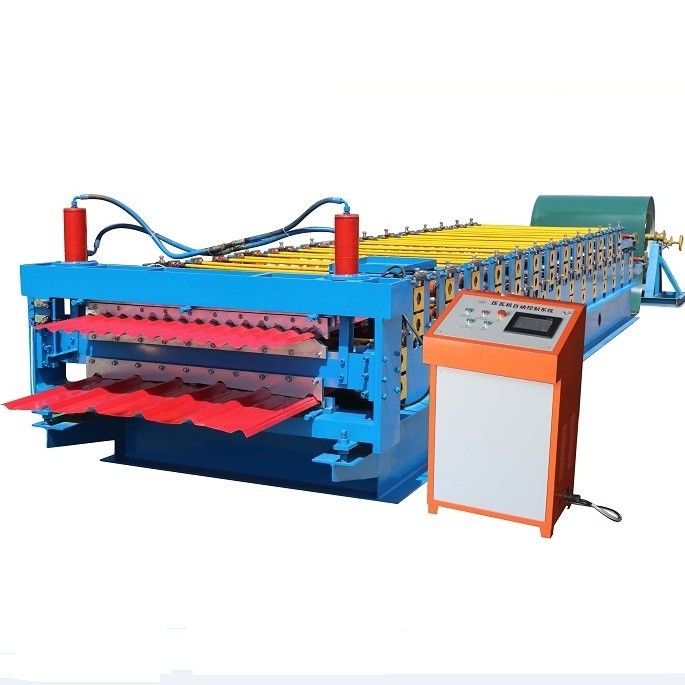

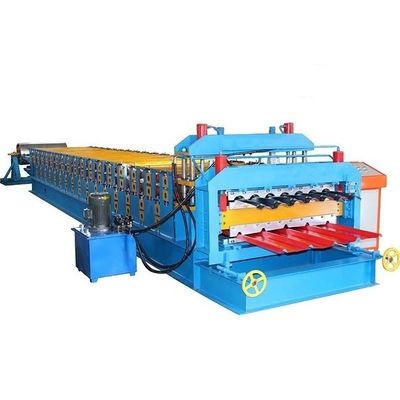

Máy cán thép màu
1. Quy trình xử lý của máy cũ cuộn hai lớp:
Bộ trang trí thủ công → Cho nguyên liệu vào máy → Máy cán → Đo chiều dài
→ Cắt thủy lực & rarr;Fđã hoàn thành Các sản phẩm
2. Các thiết bị bao gồm:
| Máy tạo hình chính, | 1 bộ |
| Máy cắt thủy lực | 1 bộ |
| Hệ thống điều khiển điện | 1 bộ |
| Hệ thống thủy lực | 1 bộ |
| Bàn bình thường | 3 CÁI 1m * 1m |
| Trang trí thủ công | 1 bộ Tải tối đa 5 tấn |
3. Thông số kỹ thuật và chi tiết của máy cựu cuộn hai lớp
(1) Trang trí thủ công
Bỏ nguồn điện;trang trí thủ công;tối đaCông suất: 5000kg
Phù hợp với đường kính trong của cuộn dây: 508mm, phù hợp với đường kính ngoài tối đa của cuộn dây: 1000mm
Nguồn bằng tay mở rộng bề mặt bên trong cuộn dây.
(2) Máy tạo hình chính
a.Số bước hình thành: 16 bước tùy thuộc vào hồ sơ
b.Vật liệu của trục: thép 45 # xử lý làm cứng và tôi.
Đường kính ngoài 85mm, tổng khối
Trục thu phí
c.con lăn: Vật liệu là thép rèn số 45 chất lượng cao, được điều khiển bằng kỹ thuật số.
Các con lăn được mạ crom cứng dày 0,05mm trên bề mặt sau
được gia công bằng máy công cụ chính xác.Vì vậy, đảm bảo tuổi thọ lâu dài của các con lăn hình thành.
d.Công suất động cơ chính: 4 Kw với bộ giảm tốc độ bánh răng hành tinh theo chu kỳ
(3) Thiết bị cắt
a.Thông qua việc cắt bài, Dừng lại để cắt;
b.Vật liệu lưỡi cắt là Cr12 đã được xử lý nguội.
c.Thông qua khung hàn để có độ cứng tốt.
d.Khung cắt đã được xử lý nhiệt để tránh biến dạng sản phẩm cuối cùng.độ dài cắt
dung sai ± 2mm.
e.Sức mạnh của việc cắt được cung cấp bởi trạm thủy lực.
f.Sản phẩm cuối cùng có thể được cắt theo chiều dài đã đặt trong bộ điều khiển PLC và chiều dài là
tự động được đo bằng bộ mã hóa.Khi sản phẩm cuối cùng đạt đến độ dài đã đặt,
máy sẽ dừng để cắt Sản phẩm tự động.Hoàn thành hành động này, máy sẽ chạy
lại liên tục.
(4) Trạm thủy lực:
a.Nó cung cấp năng lượng cho máy cắt thủy lực.
b.Tất cả các phụ kiện thủy lực đều sử dụng sản phẩm thương hiệu nổi tiếng của Trung Quốc.
c.Công suất động cơ thủy lực: 3KW
(5) Hệ thống điều khiển PLC:
a. Hệ thống này sử dụng Delta PLC để điều khiển tất cả các hoạt động làm việc.Số lượng sản xuất và
mỗi chiều dài mảnh sẽ được tự động đo.Nó là thuận tiện để kiểm soát cuộn
máy tạo hình.
b.Delta chuyển đổi công nghệ điều chỉnh tốc độ, thực hiện sản xuất tự động.
c. Màn hình văn bản được nhập và hủy bỏ dữ liệu đang làm việc.
d.Hệ thống giao diện người-máy thân thiện có thể được thiết lập các lô thành phần công việc, chiều dài, số lượng, v.v.
e.Bộ mã hóa đếm, có chức năng đếm và đo chiều dài.
f.Điện áp nguồn phù hợp: 380V / 50HZ / 3Phase (có thể thiết kế theo yêu cầu của người mua)
(6) Giá đỡ sản phẩm (không được cấp nguồn):
a.Chúng được sử dụng để đặt sản phẩm cuối cùng khi sản phẩm ra khỏi thiết bị cắt.
b.Hai mảnh, mỗi mảnh dài 1m, tổng chiều dài 3m.
c.Thu thập sản phẩm cuối cùng và các sản phẩm cuối cùng được công nhân xếp chồng lên nhau một cách thuận tiện.
Tài liệu tham khảo bên ngoài trước đây:
