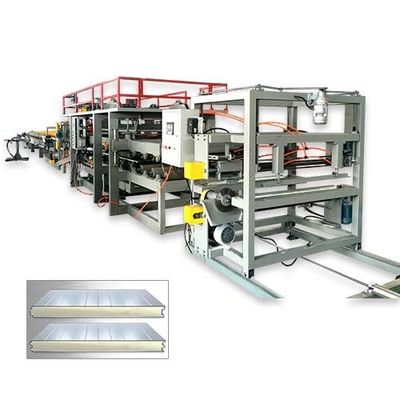

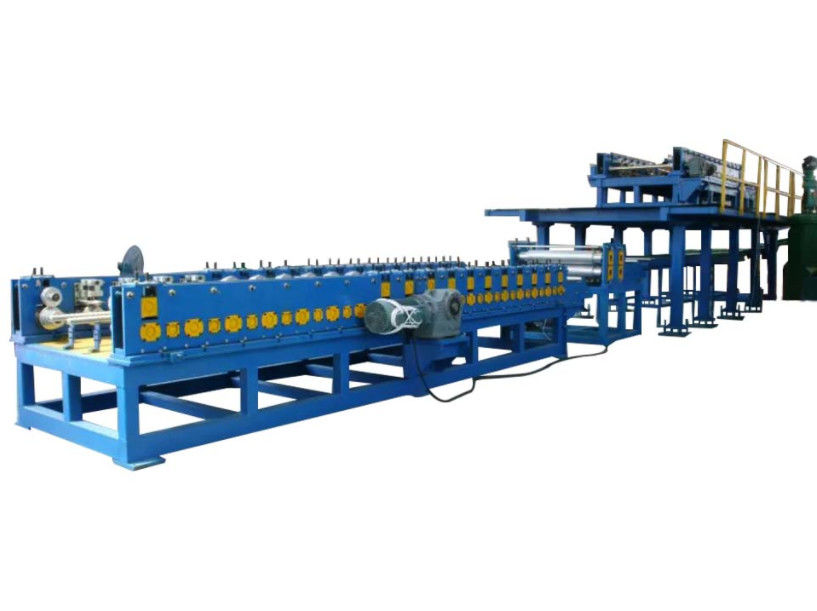

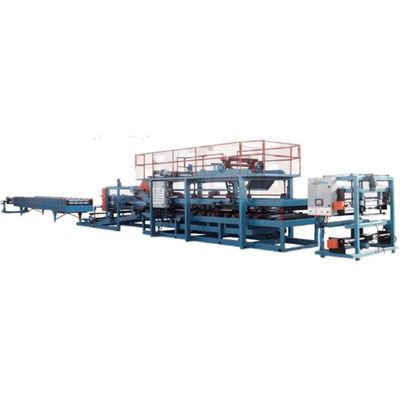

Máy tạo hình cuộn 25T Sandwich Panel 50Hz Khung thép 300 H

1.de-coiler

1.1 với vít tải, phanh đai có thể điều chỉnh hỗ trợ toàn bộ cạnh nhau

Tải trọng 1,2 cuộn trong vòng 7 tấn

Chiều rộng cuộn dây 1,3 trong vòng 1250mm

2. thiết bị định hình

2.1 khung được hàn bằng thép 300 # H

2.2 độ dày của tấm giữa: 14mm

Đường kính trục 2,3: 70mm

2.4 13 bước tạo hình con lăn

Vật liệu con lăn 2.5: Thép 45 # với Mạ Chrome cứng

2.6 vận chuyển: hành tinh lốc xoáy bánh xe giảm tốc xích ổ đĩa

2.7 công suất động cơ: 3kw

2.8 nền tảng cho ăn: với máy cắt tấm

2,9 kích thước: 7,5 * 1,5 * 1,3M (L * W * H) Và trọng lượng là 3T

3. thiết bị tổng hợp

3.1 thiết bị này chứa sườn ép, dán, gia nhiệt, composite, uốn, khía và tỉa

3.2 điều khiển tần số cho máy tạo hình chính

3.3 độ dày của lên và xuống có thể được điều chỉnh bằng điện

3,4 đường kính của trục tấm composite: 150mm, sắt có keo bên ngoài chống trượt chống mài mòn

3.5 số lượng trục: 18 miếng trục đĩa và 6 miếng trục định hình.

3.6 vận chuyển: trục truyền động và dây xích với nhau

3.7 sức mạnh của động cơ: 3kw, bộ giảm tốc lốc xoáy số 5 hành tinh

3.8 khung được hàn bằng ống vuông, để đảm bảo sự ổn định của thiết bị và vận hành trơn tru.

4. thiết bị điện tử

4.1 Sử dụng điều khiển điện áp thấp hiệu delta (theo yêu cầu của khách hàng)

4.2 cấu hình: PLC và tần số: Đài Loan Taida, để làm cho độ dài của bộ chính xác hơn

Màn hình cảm ứng 4,3 7 inch và rất dễ điều khiển

4,4 kích thước: 11,5 * 1,2 * 2,2M (L * W * H)

4,5 trọng lượng: 7T

5. Thiết bị cắt

5.1 cắt không ngừng

5.2 Bộ kẹp khí, xi lanh có thể làm cho phần cắt di chuyển, sau khi cắt, phần cắt có thể quay trở lại với sự truyền động của xi lanh.

5.3 cách cắt: cưa và lưỡi

5,4 công suất: 4kw

5.5 kích thước: 3 * 2 * 1.5M (L * W * H)

5,6 trọng lượng: 1T

6. Sản xuất đứng

6.1 hàn bằng sắt góc và ống vuông

6.2, chúng tôi sẽ cung cấp bốn con lăn vận chuyển cho mỗi quầy sản xuất

6,3 kích thước: 3 * 1,3 * 0,8M (L * W * H)

6.4 số lượng: hai bộ
